我的录像机画面变成上面这样了～

是监控摄像机坏了吗？
该怎么调试才能重新显示画面呢？
你是否也遇到过上面的问题?
今天来告诉你该如何处理~
“无网络视频”不要怕！看完这篇文章你也是 专家～
接下来我们以市场上常见的品牌海康威视NVR举例说明

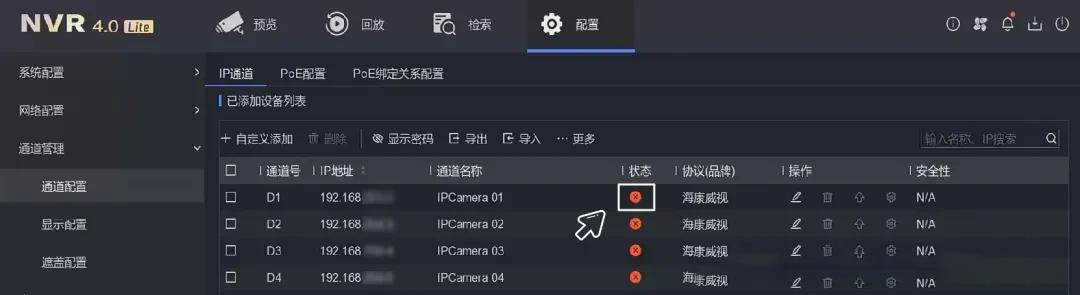

第一步：我们需要先进入NVR〈录像机〉“配置→通道管理→通道配置→IP通道”界面，在该界面，我们可以看到录像机上所有添加进来的摄像机的通道状态，当某个通道画面显示“无网络视频信号”时，我们会看到该通道的状态是一个红色的“×”：


糟糕“无网络视频”了？速进，一文教你全搞定
第二步：鼠标放在红色的“×”上，可以看到该通道的具体报错信息，如下图所示：


根据具体的报错信息，就可以知道通道状态异常的原因了，然后进行不同的调试操作，录像机就可以正常恢复画面啦～
接下来，我们一起来看看根据常见的6种不同的通道报错信息，该如何操作。

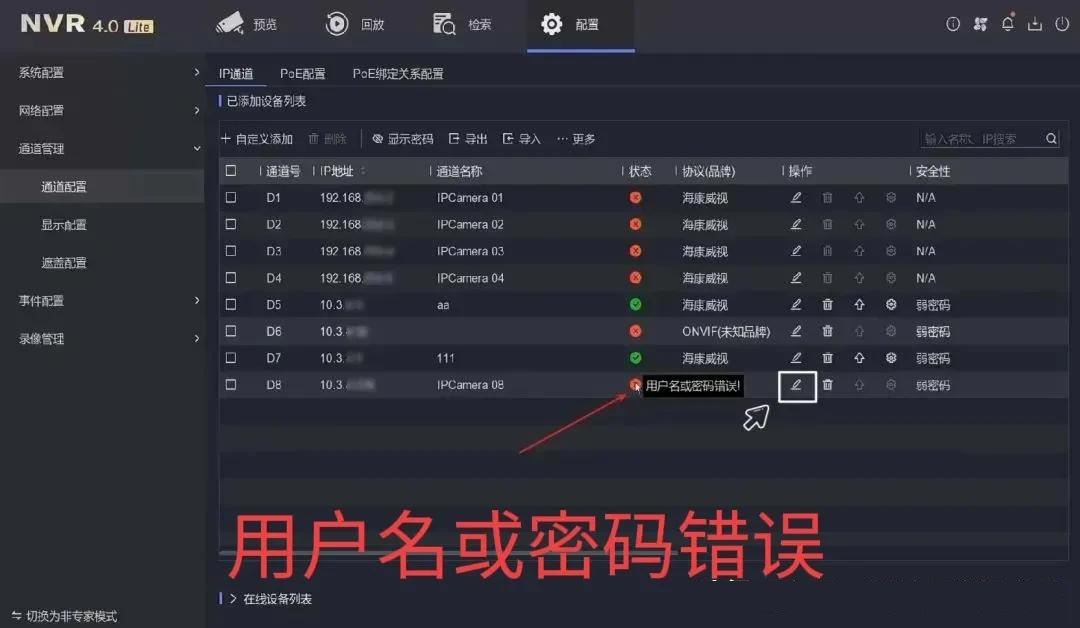

1.用户名或密码错误
（该报错一般为添加摄像头密码错误导致）：

进入NVR“配置→通道管理→通道配置→IP通道”，选择报错“用户名或密码错误”的监控点，点击右边“操作”按钮。 输入摄像机正确密码激活，点击“添加”即可。（若不清楚摄像机密码，请向经销商咨询要回摄像机密码再重新添加即可哦~）

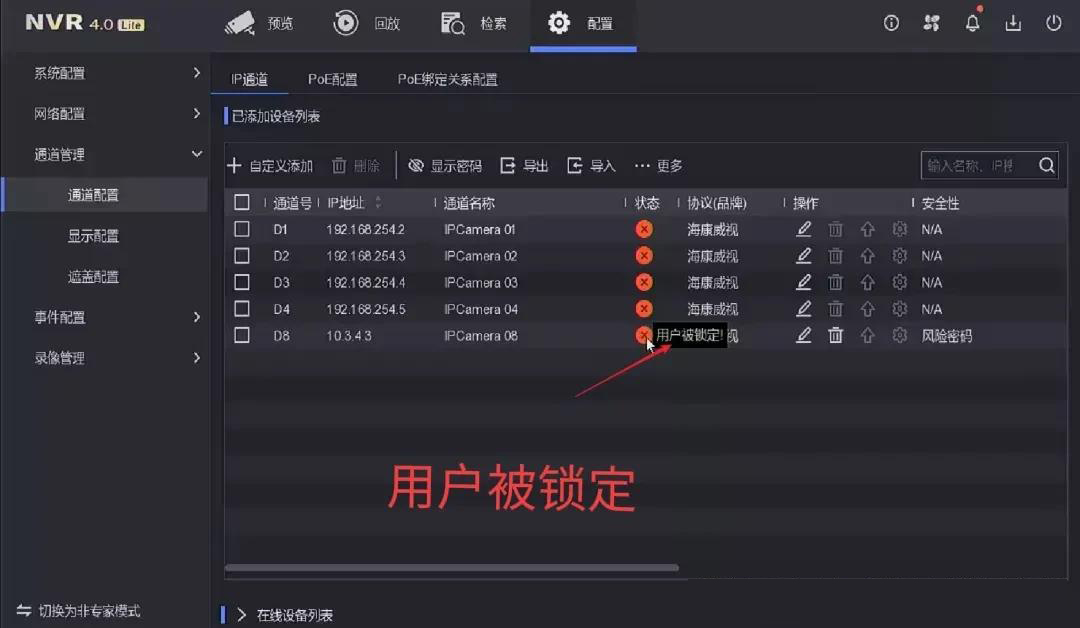

2.用户被锁定
一般为重复输错密码添加摄像头导致：
首先进入录像机配置→通道管理→通道配置→IP通道，选择提示用户被锁定的IP通道，点击“删除”，删除该通道。
“将删除的摄像机断电重启一次“或者“进入配置→网络配置→基本配置界面，修改录像机的IPV4地址最后一位。

（如192.168.1.100改为192.168.1.110，注意请勿与局域网其他设备IP冲突）以解除摄像头锁定状态。

最后进入录像机配置→通道管理→通道配置→IP通道界面，在“已添加设备列表”栏：

点击“添加”，输入摄像机IP地址、协议（默认海康威视）、管理端口（默认8000）、摄像机用户名（默认admin）、摄像机密码（海康威视摄像机的激活密码黙认12345其他品牌可输123456试试）后，点击“添加”。
注意：如果不记得摄像机的激活密码，需要重置摄像机密码后重新按上述步骤重新添加哦~

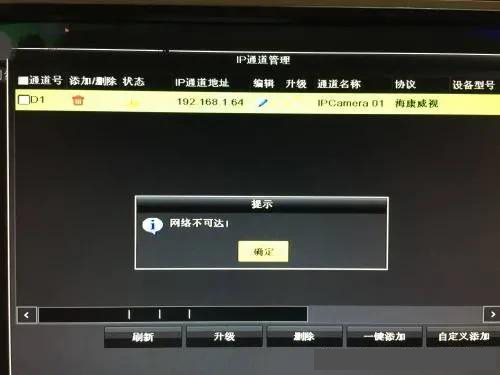

3.网络不可达
（该报错一般为网络连接异常导致）：
进入配置—通道管理—通道配置—IP通道界面，选择报错“网络不可达”的通道，点击“删除”，然后点击“刷新”，在“在线设备列表”查看刷新情况：


糟糕“无网络视频”了？速进，一文教你全搞定
如果对应摄像头的IP地址刷新不出来了，一般是因为摄像头的信号无法正常传输至录像机，建议优先检查摄像头供电、摄像头和交换机之间的线路问题。（只有能够稳定的搜索到摄像头IP，摄像头才能正常添加）
如何去判断的线路（网线是否正常）？
网络水晶头标准制作线序
小白直观判别法：
网络水晶头标准制作线序分T568A和T568B
标准A接法:白绿 绿 橙白 蓝 白蓝 橙 白棕 棕
标准B接法: 白橙 橙 白绿 蓝 白蓝 绿 白棕 棕

其中T568B较为常用接法


注：通常有一根网线是从前端（摄像头处）连接至后端交换机上，大型监控系统中间有桥接交换机，可用肉眼观察一下交换机这边的网线水晶头接口指示灯是否有正常闪烁？无闪烁则判断监控摄像头或网线和12V监控电源之间的故障。

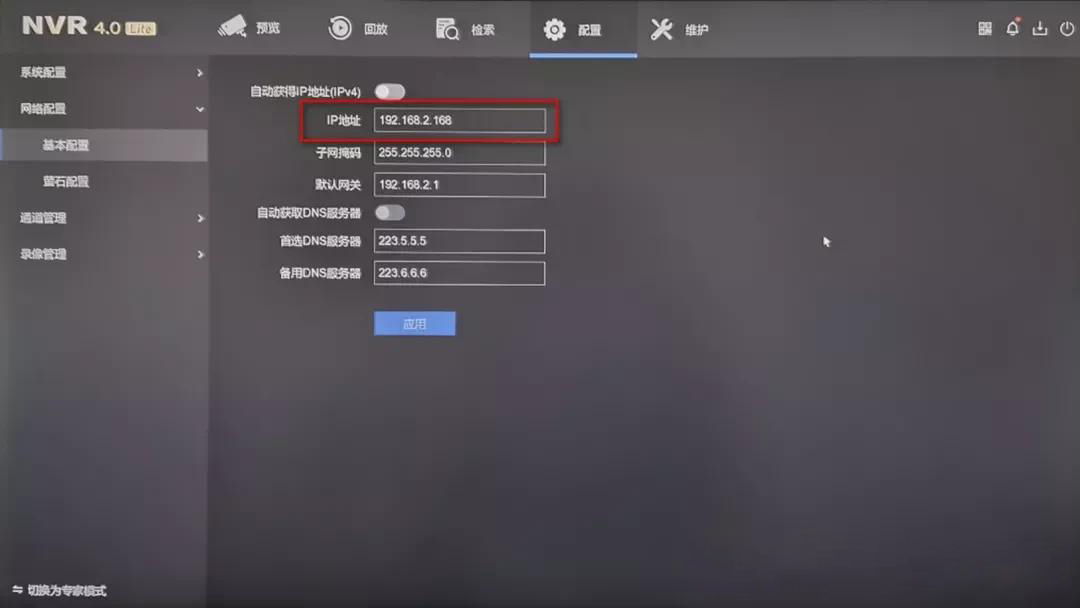

如果能刷新出摄像机，则需要检查刷新出来的摄像头的IP地址是否与录像机IP地址在同一个网段，我们可以进入配置—网络配置—基本配置界面确认录像机的IP地址：

若不在同一网段，则需修改摄像头的IP网段（即：IP地址的前3位）和录像机保持一致。
例如192.168.1.26改为192.168.2.26，

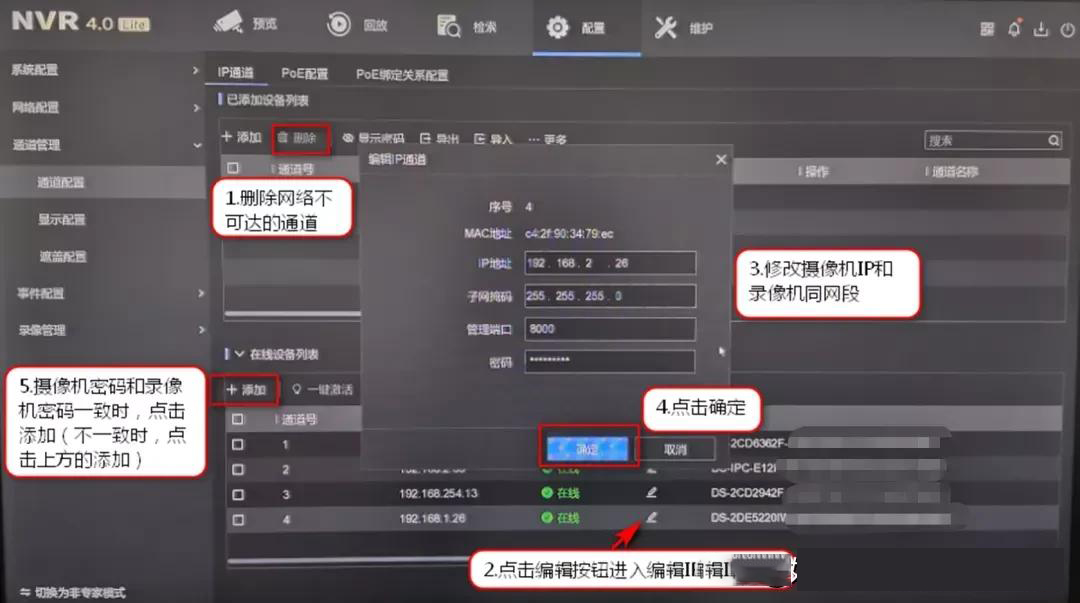

方法：进入配置—通道管理—通道配置—IP通道—在线设备列表里找到已删除摄像机，选中摄像机，点击“编辑”，修改摄像机IP与录像机同网段，后再点“添加”输入摄像机信息即可。

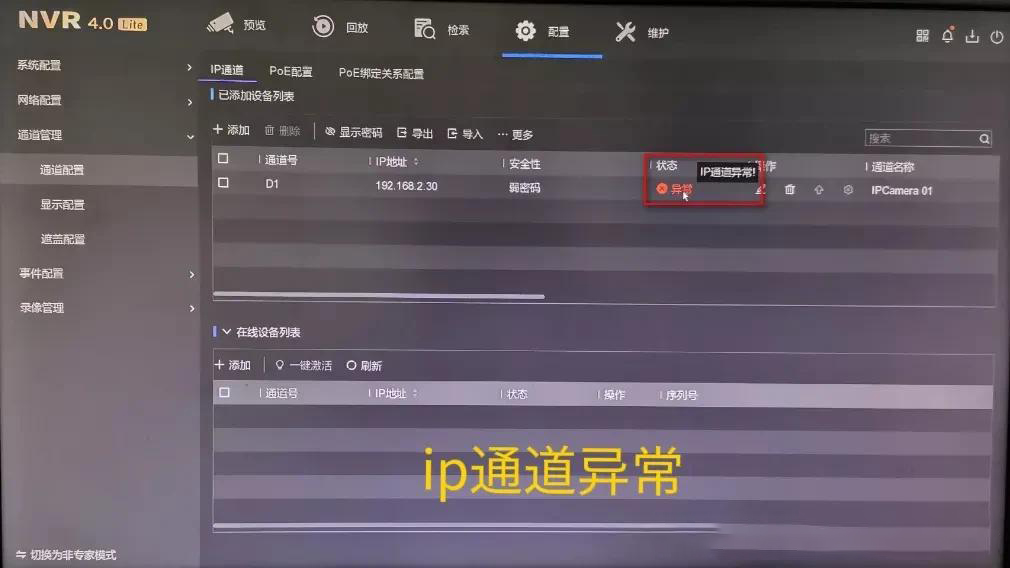

4.IP通道异常

异常现象的报错如下：

首先确认摄像机是否同时添加到多台录像机，如有请保证该摄像机只被这一台录像机添加。如需多台NVR添加，请关注我后续文章（一台摄像机如何添加到多台NVR）检查摄像机IP是否与局域网其他设备IP冲突。可以在配置—通道管理—通道配置—IP通道，先删除提示“IP通道异常”的设备，再选中已删除的设备，点击“编辑”修改设备IP地址最后一位（或将摄像机断电重启），后重新添加。

确认摄像机是否经过复杂网络，如光纤，网桥和多层交换网络等，可以将摄像机与录像机直连测试。

如上述都不成功，尝试局域网网页访问摄像机确认是否能登陆并看到图像。

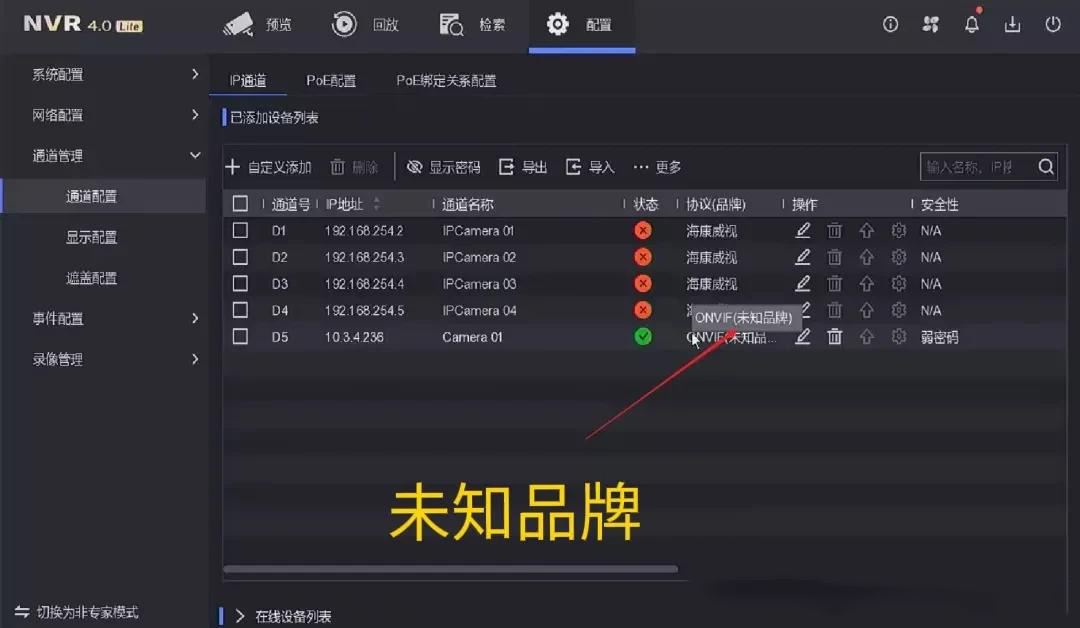

5.未认证的第三方设备（未知品牌）

该报错主要是协议填写错误导致：

首先确认摄像机是海康摄像机还是第三方摄像机；简单的理解为摄像机与录像机是否同一品牌
进入“配置→通道管理→通道配置→IP通道”，选择报错“未认证的设备”的监控点，点击右边“编辑”按钮。
若是海康摄像机，将通道删除，重启摄像机，在“已添加设备列表”栏，点击“添加”，输入摄像机的信息，重新添加摄像机。

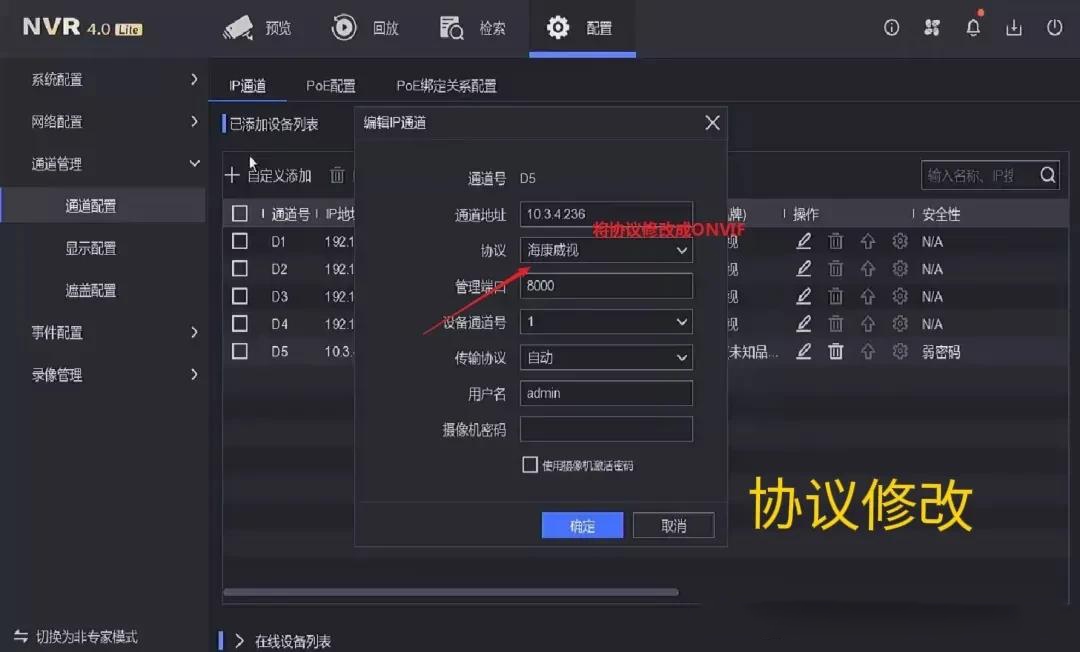

若是第三方摄像机，将通道删除，重启摄像机，在“已添加设备列表”栏,点击“添加”重新添加摄像机，输入摄像机信息（IP、协议、端口、用户名和密码），注意协议需要选择ONVIF协议，且需要确保摄像机已经开启协议。


6.通道资源达到上限或显示资源不足

通道资源达到上限是指录像机支持的视频通道路数已满，例如7816它是最多只支持16个摄像机添加，如超出需更换支持更大32路NvR

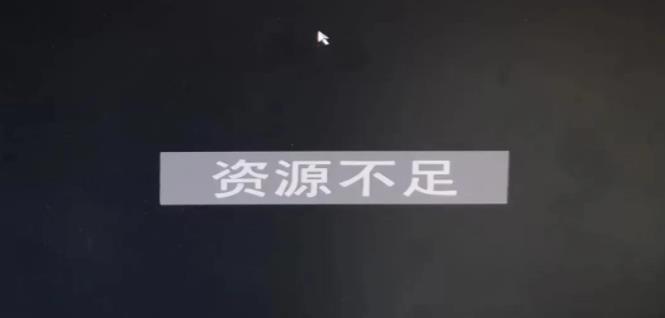

单（大）画面资源不足

会出现这个报错的原因是接入的网络摄像机分辨率超过了录像机支持的最大分辨率。

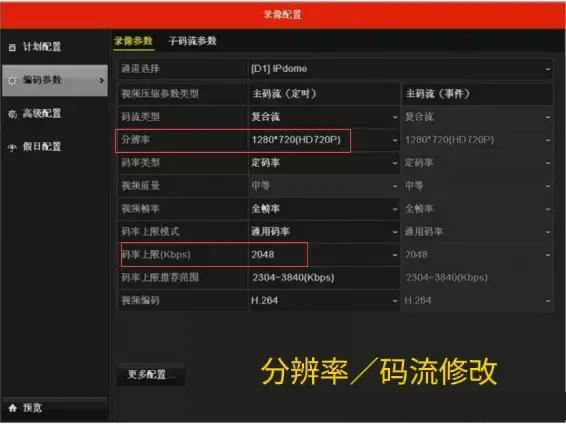

进入录像配置—编码参数—录像参数，将录像码流的分辨率和码率上限降低至录像机可接入的摄像机分辨率和码率上限。

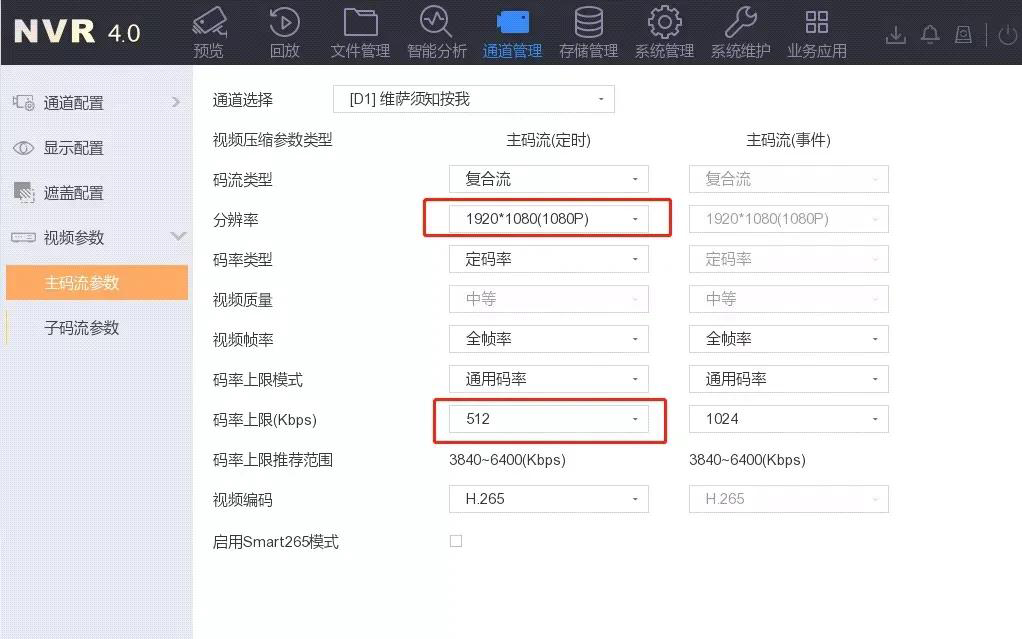

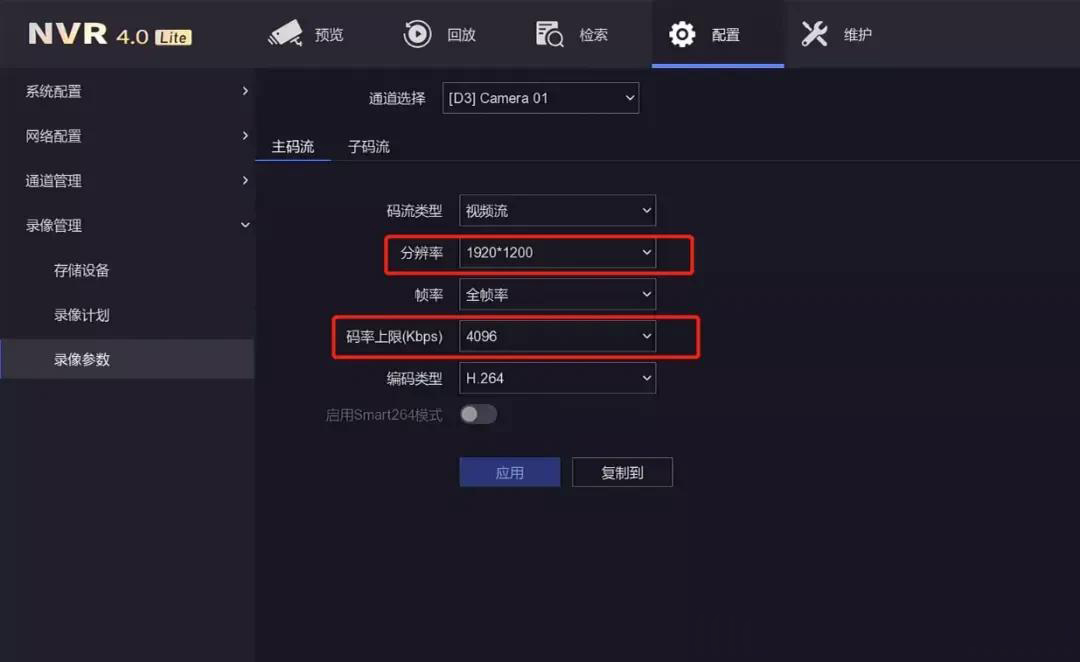

进入配置—录像管理—录像参数—主码流，将主码流的分辨率和码率上限降低。如图所示

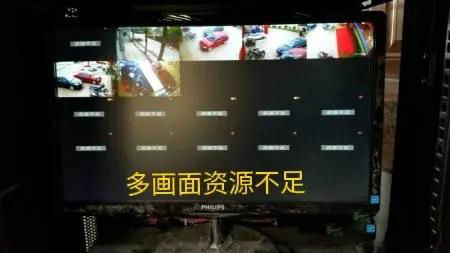

多（小）画面资源不足

多（小画面）显示资源不足，需要将子码流的分辨率和码流上限降低，一般子码流的码率上限建议降低到512k, 分辨率建议在4CIF 模式。如下图所示三种不同版本的操作

操作路径：录像配置—编码参数—子码流参数
操作路径：配置—录像管理—录像参数—子码流
操作路径：通道管理—视频参数—子码流参数

修改的时候提示“该通道不支持此项功能”

1、如果是海康的摄像机，建议删除摄像机，网页登入访问摄像机，降低视音频菜单下子码流的参数，然后在录像机上重新添加。

2、如果是其他厂家品牌的摄像机，网页登入降低摄像机子码流，然后重新添加。如果不支持，只能减少同时预览的画面个数。
