河渠道视频监控摄像头设计方案
设计依据
《视频安防监控系统技术要求》（GA/T367-2001）
《视频安防监控系统工程设计规范》（GB50395-2007）
《入侵报警系统工程设计规范》（GB50394-2007）
《信息技术开放系统互连网络层安全协议》（GB/T 17963）
《信息安全技术信息系统通用安全技术要求》GB/T20271-2006
《安全防范工程程序与要求》（GA/T75-94）
《安全防范工程技术规范》(GB 50348-2018)
《安全防范系统雷电浪涌防护技术要求》(GA/T670-2006)
《安全防范系统验收规则》（GA 308-2016）
前端采集系统设计
前端采集系统主要实现视频数据采集上传、监测数据的采集与上传，配合前端水利设备的智能分析功能，可以实现水位监测、闸门状态监测、河道漂浮物监测、水岸垃圾检测、盗采河砂等功能。并且根据水利现场实际使用情况，前端建设大多采用太阳能或风光互补的供电设备，视频等数据使用网桥或公网传输，这样可以大大减轻整个系统建设投资。
布点策略
面向江、河、湖、泊、港、塘、库等场景下，进行监控覆盖预警。
在河道周边的村庄重点地段，设置监测预警一体站，能够及时周知各个站点的汛情，水位，流速，对警情及时通知播报，做到及时预警。智能水利平台统一管理各个站点实时水位、降雨量等，整体把控河道及周边状况，同时对于超过警戒线的水位发布报警，通过站点高音喇叭，大范围通知所有站点报警信息。
水库的重要功能在于供水、灌溉、发电、防洪、抗旱等。鉴于村庄水库地理位置一般临近水源或村落，日常对降雨量、漂浮堆积物、闸门状态、非工作人员靠近水库等违法行为监测必不可少，在水库安装警戒站，既可以实现为水库安全监测做好保障，又能实时监测闸门开启状态，为开闸放水、度汛灌溉做好护航工作。
河道、湖面监测
|
序号 |
安装区域或覆盖范围 |
实现功能 |
建议摄像机类型 |
|
1 |
河道/湖面全景 |
水库全景监测 |
180°/360°全景摄像机 |
|
2 |
断面交界处 |
水位、漂浮物、水岸垃圾 |
水利智能监测球机/超星光变焦水利枪机/激光球 |
|
3 |
河道水面、河岸水坡 |
水位、漂浮物、水岸垃圾 |
水利球机或变焦水利枪机/监测预警箱/警戒球机 |
|
4 |
排污口及非法排水多发区 |
水质监测、夜间高清监控 |
红外球、超星光摄像机 |
|
5 |
人工测读的水位尺 |
实现水位数据的读取 |
水利智能监测球机或变焦水利枪机 |
|
6 |
采砂区出入口等 |
实现人员、车辆进出记录 |
人脸抓拍/人脸识别摄像机、车牌抓拍摄像机 |
|
7 |
非法采砂区 |
实现盗采砂识别监控、夜间违法行为预防监控 |
水利球、超星光红外摄像机、激光球 |
|
8 |
下游防洪控制点、控制断面 |
实现水位监测及防洪预警 |
水利球、红外球、激光夜视仪 |
|
9 |
水文监测站管理室、河湖边监测站 |
实现室内监控 |
红外半球 |
|
10 |
码头、公路出入口等 |
实现出入口车辆监控，避免盗采人员破坏 |
车辆卡口相机、超星光红外球、激光球 |
水库管理区
|
序号 |
安装区域或覆盖范围 |
实现功能 |
建议摄像机类型 |
|
1 |
水库全景 |
水库全景监测 |
180°/360°全景摄像机 |
|
2 |
大坝的上游坝面及附近水域、坝顶、下游坝面 |
水位、漂浮物、水岸垃圾 |
水利智能监测球机/超星光变焦水利枪机/激光球 |
|
3 |
水库水域 |
水位、漂浮物 |
水利球机或变焦水利枪机/监测预警箱/警戒球机 |
|
4 |
溢洪道、泄洪孔、泄洪洞、启闭机房、启闭机房出入口 |
夜间高清监控 |
红外球、超星光摄像机 |
|
5 |
人工测读的水位尺 |
实现水位数据的读取 |
水利智能监测球机或变焦水利枪机 |
|
6 |
管理区出入口等 |
实现人员进出记录 |
人脸抓拍/人脸识别摄像机 |
|
7 |
管理区或大坝等重要区域周界 |
实现重点区域监控覆盖、盗窃行为追踪 |
超星光红外摄像机、激光球 |
|
8 |
下游防洪控制点、控制断面 |
实现水位监测及防洪预警 |
水利球、红外球、激光夜视仪 |
|
9 |
信息机房、控制室、会商室等管理房区域，水文/水质监测站内 |
实现室内监控 |
红外半球 |
|
10 |
库区其他重要部分（码头、上坝公路出入口等） |
实现出入口车辆监控，避免盗采人员破坏 |
车辆卡口相机、超星光红外球、激光球 |
系统架构
在系统网络整体设计中，采用层次化、模块化的网络设计结构，由接入层、核心层两部分组成，前端采用无线网桥和公网进行传输。
①传输网络
该系统通过专网或无线网桥将前端监控点视音频信号和污染参数接入综合管理平台。
②监控中心
主管单位设立监控中心，对其所有下辖企业污染源监控进行统一控制与管理。通过部署电视墙、客户端等，完成所有排污点视频的轮流集中显示和实时监控。
③存储
环保监控系统对录像或者图片的存储可靠性、存储质量要求非常高，采用前端本地存储、客户端存储、中心集中存储三种存储模式，根据用户的需求，该系统采用的是前端存储模式。监控点视频图像及录像通过视频编码器内置硬盘实现前端存储，多级中心机房通过磁盘阵列实现重点监控图像及录像的分布式中心存储。该存储策略首先可以保证录像完整性；其次，中心存储仅需针对重点监控点进行备份存储，可降低中心存储的投资成本，节省网络带宽。
④客户端
环保监测系统的客户端二次开发控件，经过二次开发完成平台所有功能的调用和融合。客户端基于PC，可以位于网络的任意位置，经授权后，可实时浏览和控制任意排污点视频，当排污点的各类数据指标超过范围时，可以进行实时告警，实现各种联动行为（如：录像、抓拍、声光告警等等）；可随时调用任意监控点录像资料，也可以根据监测数据关联查找相关的录像片段。
⑤业务功能
实时视频监控——可对排污点进行实时视频监控，实时监督涉污企业排污点的水、废气、废渣以及周围环境状况，还可以防止部分企业偷排及对污水采集设备的传感器进行破坏，有效遏制作假行为。 ⑩
⑥污染物参数叠加显示——通过视频监控系统与环境监测系统的对接，在前端进行图像与数据的叠加编码，可在监控图像上显示监控点采集到的污染物数据信息，直观的进行参照比对。从图像可索引出相关数据，从数据可直接搜索出图像。视频和数据的有效结合，进一步加强监管力度。
⑦录像存储与回放——可以对排污点视频进行录像存储，并对存储的录像文件进行集中管理。用户可以对存储的监控录像进行多种条件下的检索、点播及回放，如按照监控点、录像时间、环境指标数据等信息进行录像文件检索，回放时支持拖拉、慢放、快放等操作。
⑧告警联动——当污水参数超标时，系统支持两种模式的告警，第一是监测设备将告警信号通过采集数据一起上报给管理平台，第二是平台对数据进行设置告警指标，通过对前端上报的监测数据进行分析比较后，确认是否进行告警的触发。包括切换该监控点图像到电视墙、发出声光电警报、启动该监控点录像、对环保监测系统关联的设备进行自动控制等，同时在系统中留下告警历史记录，方便查询管理。
⑨远程巡查、指挥调度——通过实现环保监控系统，使得环保监控更加直观化、图像化。领导在办公室、会议室等场合大屏即可任意调看各污染源监控点图像，满足其远程巡查和指挥调度的需求。
系统组成
水利前端类型多选，搭配灵活且多样，除可单独安装至监控杆使用外，还可选取积水深度枪或者水利球机，搭配预警箱使用，对接采集雨量、流速等信息，发挥不同功能优势，实现真正的使用价值。

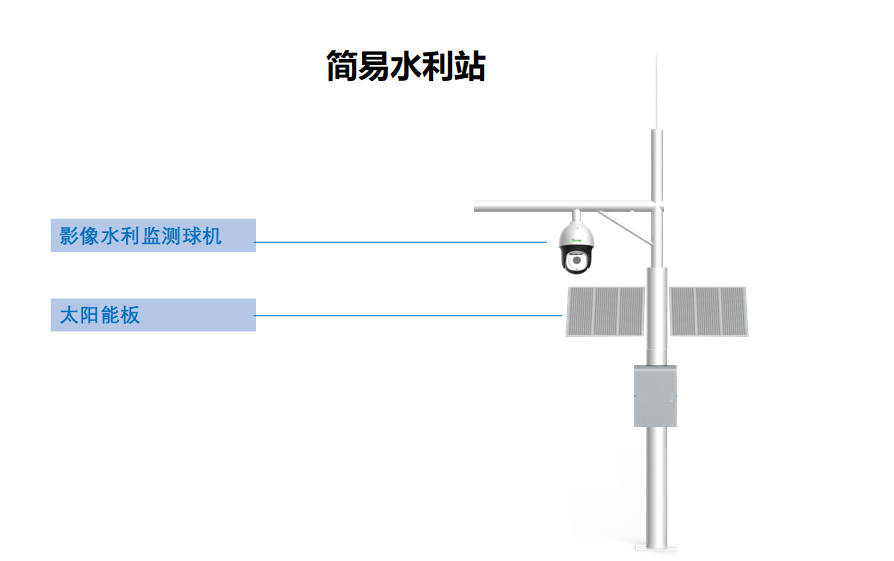

简易水利站
监控杆搭配水利前端，是最基础的使用安装方式，可根据需要选取球机或枪机、市电或太阳能供电，方便快捷，易于维护，通过平台接收显示水利前端返回的数据，及时监测水利信息。
u 影像水利监测球机：400万全彩警戒全景球机，支持水位监测、漂浮物堆集监测、闸门状态监测等功能，支持智能水利平台的对接管理；
