防雷接地施工方案

工程简介：由于本次水务视频监控摄像头项目采用无线AP信号传输方案，无线特点为可视传输，为了避免障碍物对信号的阻挡。需在本单位的屋顶架设2米杆进行信息接收监控摄像头视频数据信号，考虑到防雷，本次采用人工接地装置，分为地下部分和楼面部分，地下部分采用-800×16mm镀锌接地地针接地极，楼面部分接地干线采用避雷针。 示意图如下：

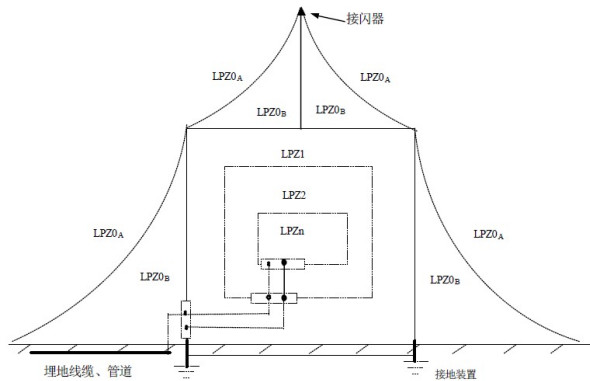

防雷示意图

楼面部分避雷针：利用其高出被保护物的突出位置，把雷电首先引向自身，然后通过引下线和接地装置，把雷电流泄入大地，以保护人员或建筑物免受雷击。当雷云接近时，在雷电先导电路向地面延伸过程中，由于受到避雷针畸变电场的影响，雷电会逐渐转向并击中避雷针，形成尖端放电，同时将雷电流引入大地，从而避免了雷电击毁被保护设备和建筑物的可能性。这样，在避雷针的一定高度下面便形成一个安全区域，在这个安全区域中的物体基本上不致遭受雷击。避雷针的高度与保护范围有关。

避雷器滚球半径保护范围示意图

技术参数

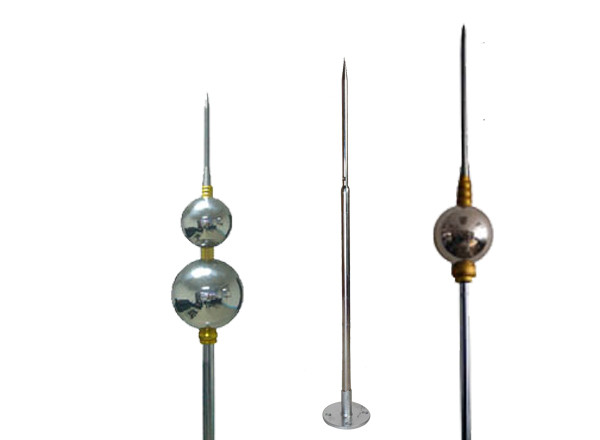

产品结构
◆在传统的富兰克林避雷针的基础上增加了防侧击、限流等功能；
◆主要材质选用SUS304不锈钢，抗锈蚀、造型优美、结构简单、安装方便；
◆不锈钢避雷针抗风能力大于30米/秒，安全可靠，结构构坚固；
◆抗冲击能力强，能耐受300kA雷电流冲击；
◆接地电阻要求：根据保护对象不同可取4～30欧姆；
◆产品精工制作，表面进行精抛光、耐腐蚀；
◆符合UL、NFPA780、LPI-175等国际标准；

地下部分接地：

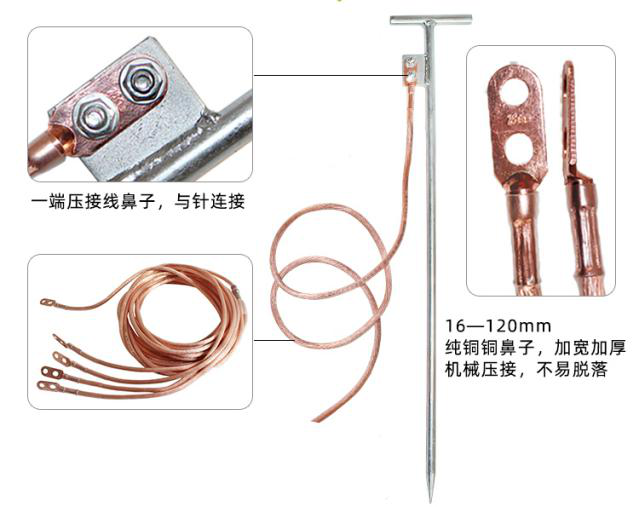

采用钢管打入地下，根据土质加工成一定的形状，遇松软土壤时，可切成斜面形，为了避免打入时受力不均使管子歪斜，也可加工成扁尖形；遇土质很硬时，可将尖端加工成圆锥形。如图接地组件。
